La vue graphe

Voir vos notes et leurs liens comme une carte, la filtrer et la colorer, repérer les groupes et les notes oubliées, et l'exporter en image.

Sur cette page
Sections de la documentation

Le graphe dessine chaque note comme un point et chaque lien comme un trait. Les notes très reliées se placent au cœur de la carte, les notes isolées dérivent au bord. C'est une bonne façon de voir la forme de ce que vous savez, de retrouver une note par l'endroit où elle vit plutôt que par son nom, et de repérer les notes qui méritent un lien.

Ouvrir le graphe

Cliquez sur Graphe dans la barre Afficher les notes en, ou appuyez sur Ctrl+Maj+G. Le même raccourci vous ramène.

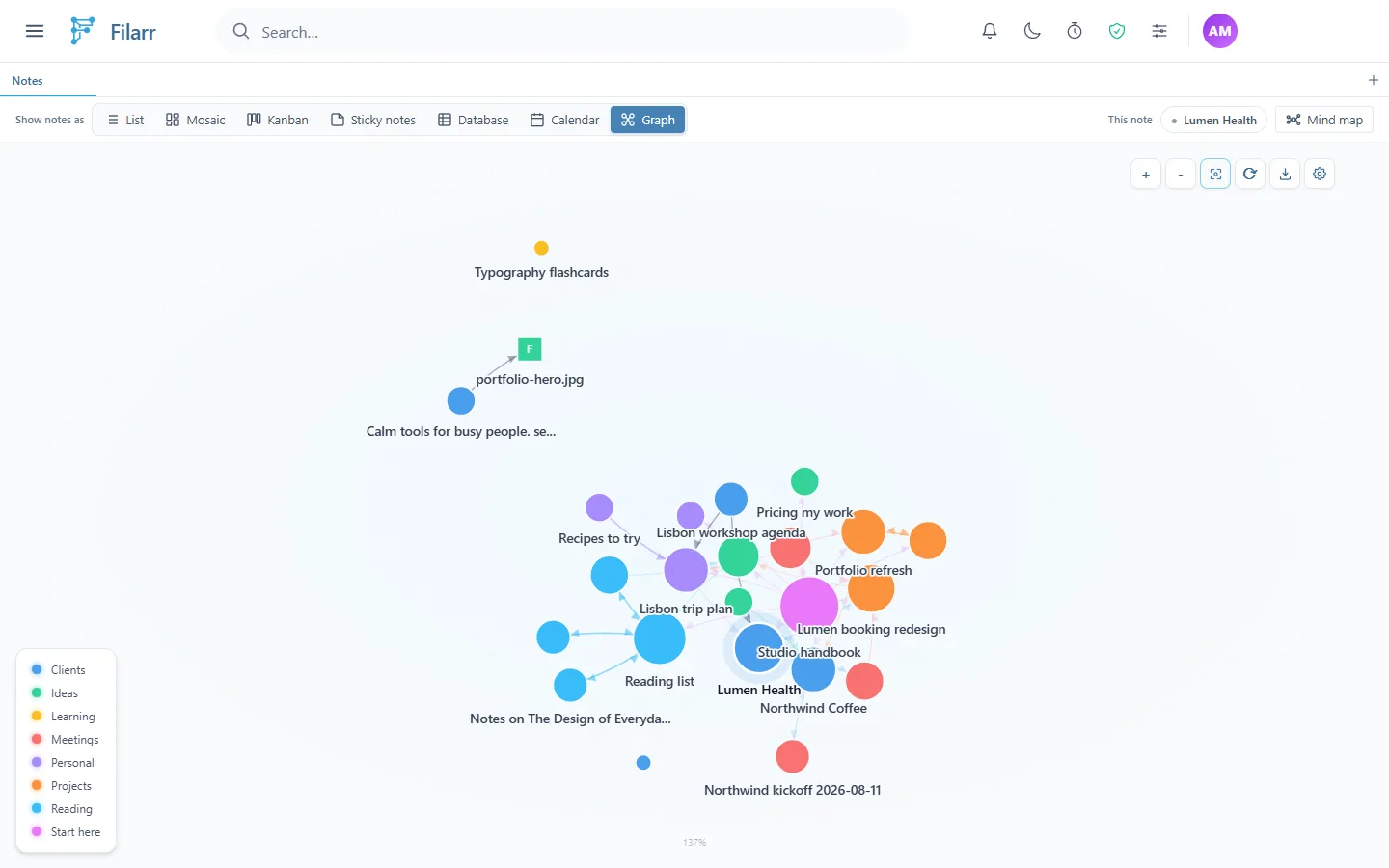

Ce que vous voyez :

  • un point par note, coloré d'abord selon son carnet (la légende est en bas à gauche) ;
  • un carré par fichier de votre coffre vers lequel une note fait un lien avec [[file:…]], ou qu'elle affiche en image ou en carte de fichier prise dans le coffre ;
  • un hexagone par dossier vers lequel une note fait un lien et, selon vos réglages, un losange par carnet et un point par étiquette ;
  • des traits pour les liens. Un lien vers une note qui n'existe pas encore aboutit à un nœud à part.

Seuls les liens [[…]] écrits dans le texte tracent un trait entre deux notes. Un bloc de sous-page ou une note intégrée n'en trace pas.

Se déplacer

  • Faites glisser le fond pour déplacer la carte. Zoomez avec la molette.
  • Faites glisser un point pour le placer ailleurs. Filarr garde les positions pour ce profil, sur cet appareil.
  • Les boutons en haut à droite : zoom avant et arrière, Recadrer sur tout le graphe, Recalculer la disposition, Exporter en image et Réglages du graphe.

Ouvrir une note depuis le graphe

  • Cliquez sur une note : le panneau Détails de la note montre ses liens entrants et sortants, ses Voisins, ses Balises et sa Dernière modification, avec Ouvrir la note et Aperçu.
  • Cliquez sur un fichier ou un dossier pour ouvrir son dossier. Cliquez sur un carnet pour lister ses notes.

Relier deux notes depuis le graphe : maintenez Maj et cliquez sur une note, puis Maj+clic sur une autre. Filarr ajoute un lien [[…]] vers la seconde à la fin de la première. Échap annule.

Filtrer, grouper et régler

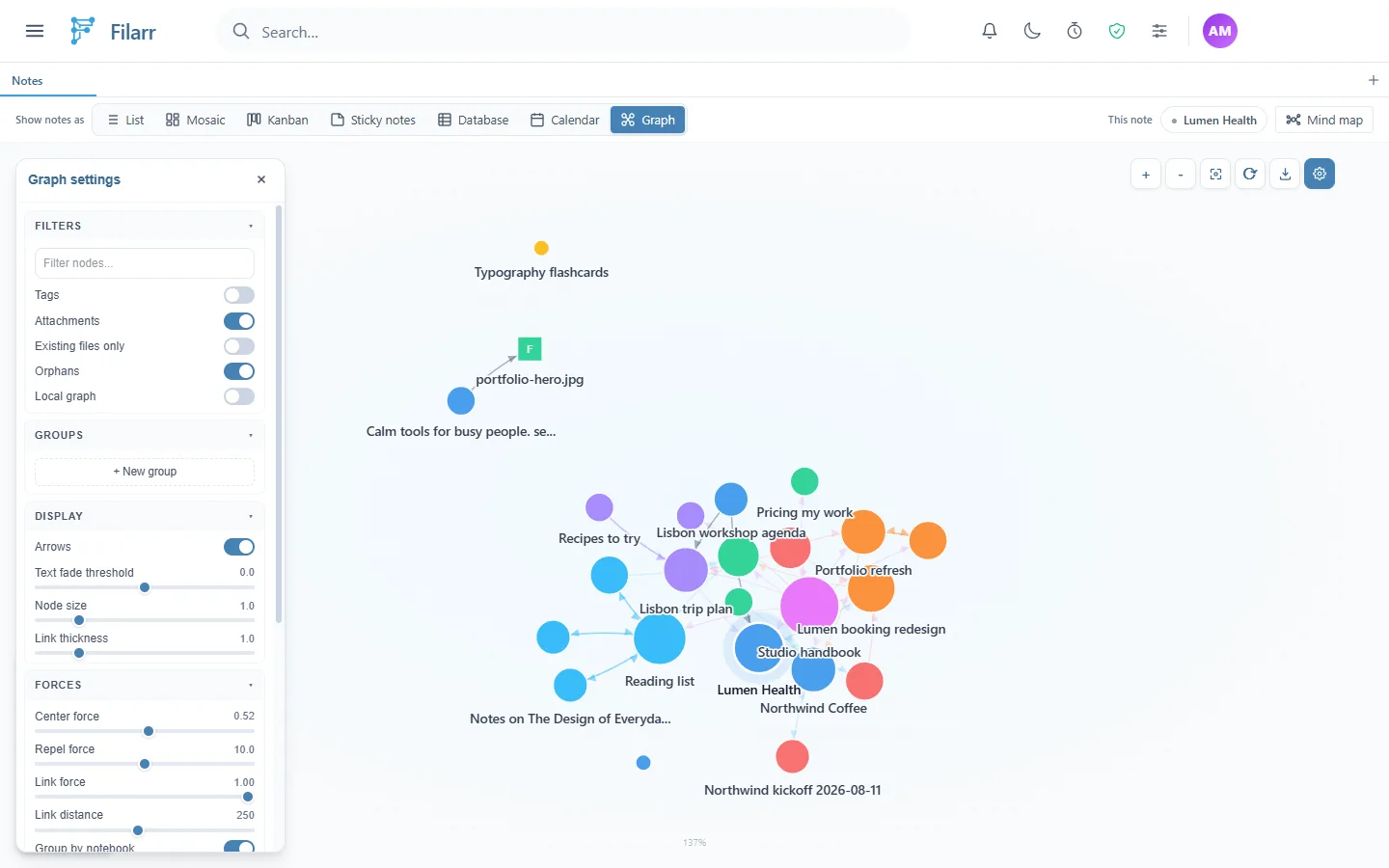

Cliquez sur Réglages du graphe pour ouvrir le panneau de gauche.

Filtres

  • Filtrer les nœuds… estompe les nœuds dont le nom ne correspond pas à ce que vous tapez, pour faire ressortir les autres.
  • Balises et Pièces jointes affichent ou masquent les étiquettes et les fichiers.
  • Fichiers existants seulement masque les liens vers des notes qui n'existent pas encore, et les nœuds où ils aboutissent.
  • Orphelins affiche ou masque les notes sans lien.
  • Graphe local n'affiche que la note ouverte et ses voisines. Sauts règle jusqu'où le graphe s'étend autour d'elle.

Groupes

Nouveau groupe donne une couleur aux notes qui répondent à une recherche : un mot du titre, tag:#nom ou notebook:nom. Vous pouvez monter et descendre les groupes dans la liste.

Affichage et Forces

  • Flèches montre le sens de chaque lien. Seuil de fondu du texte, Taille des nœuds et Épaisseur des liens changent ce que vous lisez.
  • Force de centrage, Force de répulsion, Force des liens et Distance des liens resserrent ou desserrent la carte. Regrouper par carnet garde les notes d'un même carnet proches les unes des autres.

Colorer le graphe

La section Couleur choisit ce que disent les couleurs :

  • Carnet : chaque note prend la couleur de son carnet ;

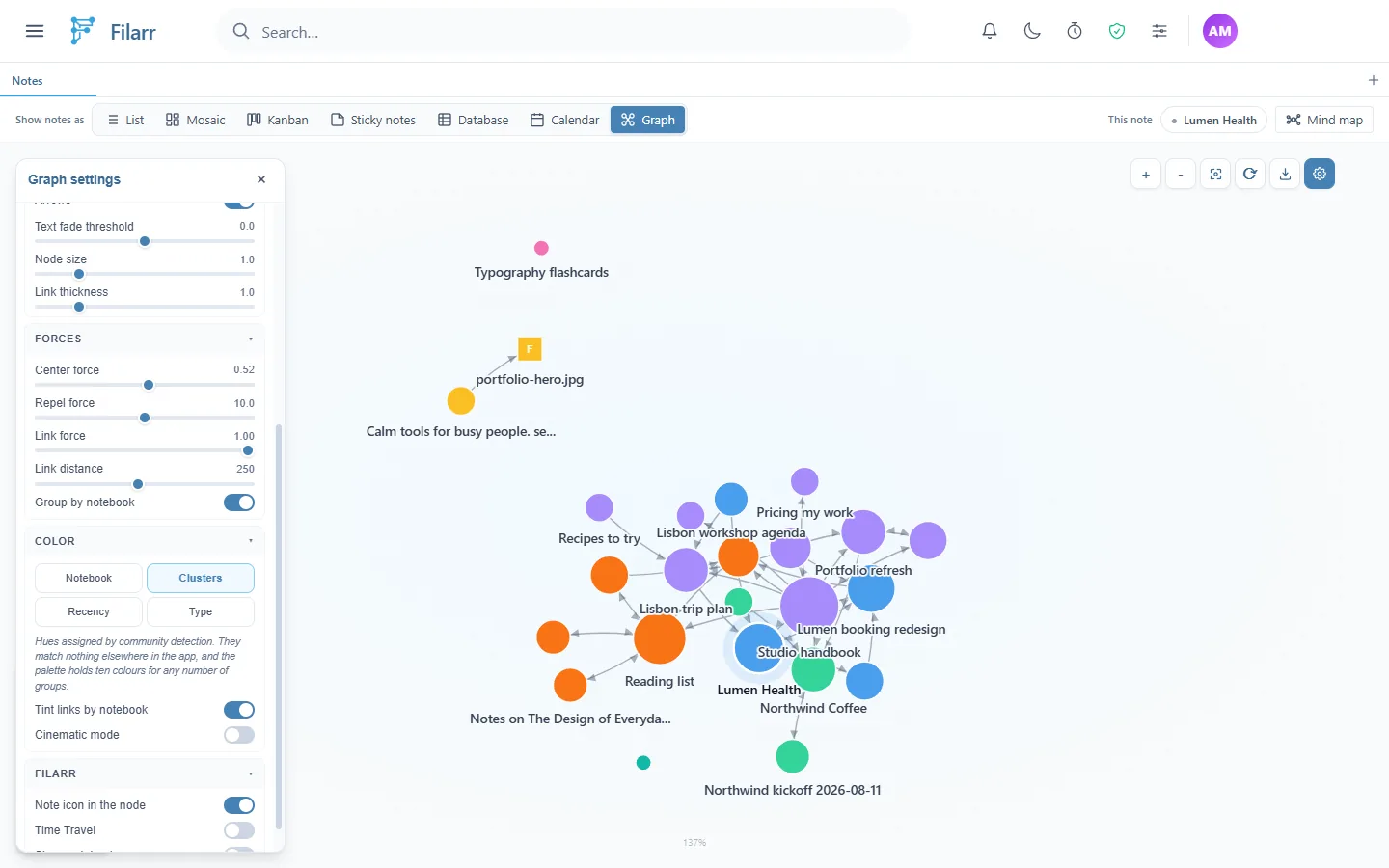

  • Grappes : Filarr trouve des groupes de notes très reliées entre elles et donne une couleur à chaque groupe ;

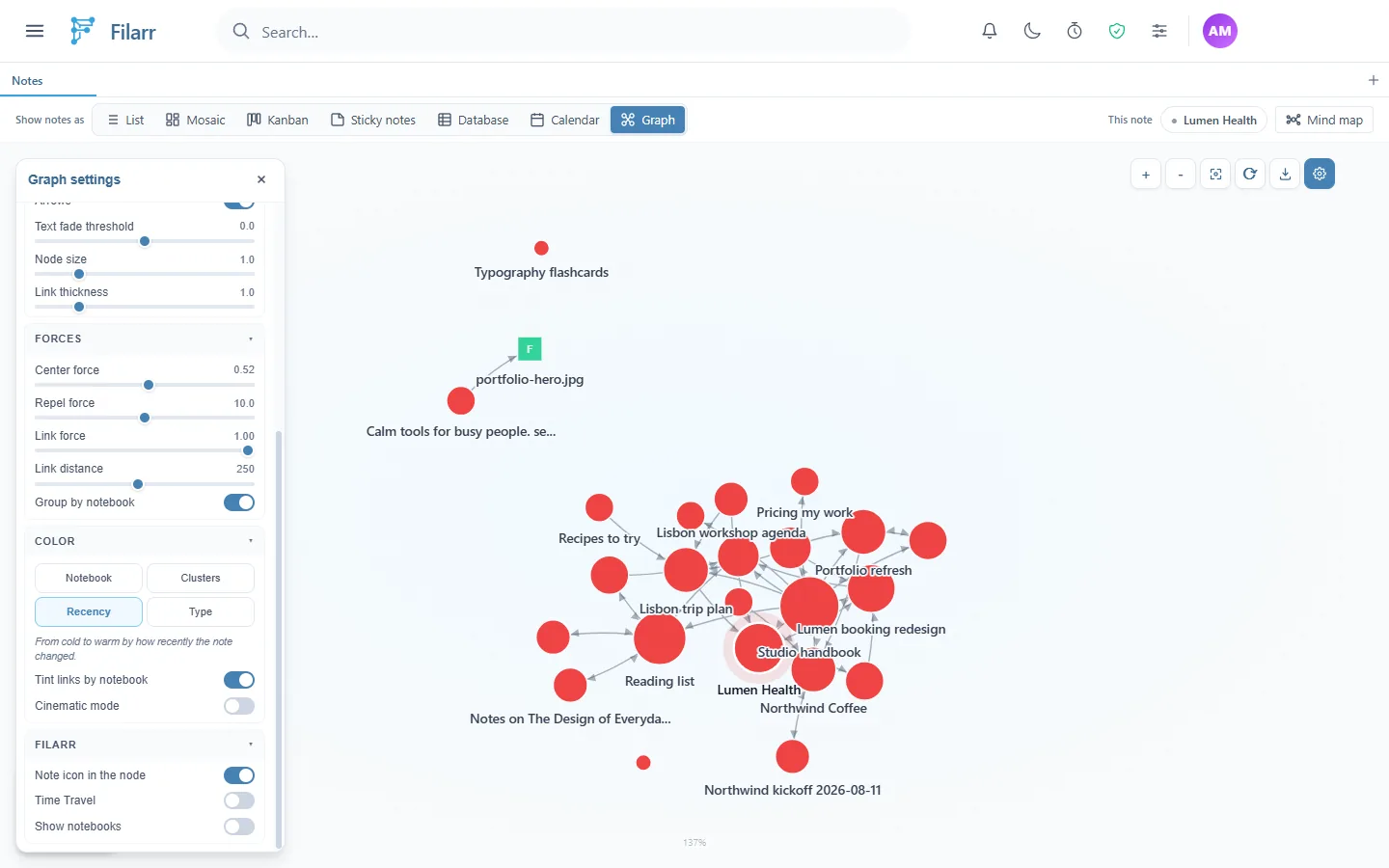

  • Récence : du froid au chaud, selon l'ancienneté de la dernière modification ;
  • Type : une couleur par nature de nœud (note, étiquette, carnet, fichier).

Teinter les liens par carnet colore les traits comme leur carnet. Mode cinématique place la carte sur un fond sombre.

La section Filarr ajoute Icône de la note dans le nœud, Afficher les carnets, et Voyage dans le temps : un curseur qui masque les notes créées après la date choisie, pour voir comment vos notes ont grandi.

Exporter le graphe en image

  1. Cliquez sur Exporter en image.
  2. Choisissez PNG (une image au double de la résolution, pour une diapositive ou un message) ou SVG (chaque point reste un objet, pour imprimer ou retoucher).
  3. Cochez Inclure les libellés et Fond transparent si vous le souhaitez.
  4. Cliquez sur Exporter.

Filarr exporte le graphe entier, pas seulement ce qui est à l'écran.
